Technique

초음파 컷팅기 - Ultrasonic Cutter

sotheb sotheb

451

10

컷팅기 사용을  위해 사용 목적에 맞는 제품을 찾던 중 초음파 컷팅기 쪽으로 알아보게 됐다.
초음파 컷팅기는 아직 국내외 제품이 다양하지 않아서 단순 검색으로는 제품 모니터링 하는 것이 쉽지 않았다.
대다수 제품이 산업용으로 이용되는 분야다 보니, 개인용으로 사용할 수 있는 제품은 매우 한정적이었는데,
개인용으로는 혼다의 USW-337 제품과 WonderCutter 많이 보였다.
스펙으로는 100만원 이하대 제품들은 20~40W , 20~40KHz를 보였는데, 초음파 컷터를 사용해 본 경험이 없다보니 제품 성능에 대한 직접적인 정보를 제한적으로 얻어서는 필요 작업에 사용할 수 있을지 의문이 들었다. 더구나 진동수 위주로 홍보되는 제품들의 출력을 보면 대다수 40W 미만에, 저렴한 제품은 20W 출력인데, 가성비를 이야기하기 전에 작업이 가능할지, 가능하더라도 후작업에 드는 비용과 시간이 늘어나는건 아닐지 의문 이었다.

테스트용으로 40만원 정도하는 WonderCutter 라는 제품을 구매 했다. 20W/40KHz 제품인데, 이 제품이 프라모델 쪽에서 인기여서 인지, 재고 없음으로 예약 구매만 가능한 상황 이었다.

제품에 대한 대략적인 내용은 아래 영상만 봐도 알 수 있다.








제품 검색을 하다보면, 초당 4만번 이라는 것에 현혹될 수 있다.
그러나, 결론적으로 이 제품은 적절치 않았다. 스펙상 연속 사용시간 10분에 20W로 적혀 있지만, 관련 영상에 보여지는 내용들을 종합 했을때, 작고 얇은 프라모델 정도에서나 사용될 수 있는 제품이라 생각했다.

10분이라 했지만, 열로 인한 연속 가동 시간은 40% 정도로 봐야 했고, 오버스펙으로 인해 장시간 사용과 제품 신뢰성이 의문이 들었다. 60만원대 혼다 제품의 내부 회로 사진을 봤을때, 동일 스펙의 혼다 제품도 원가 절감된 부분이 뚜렷하게 보여지는데, 40만원대 제품이 갖는 장점은 없어 보였다. (그럼에도 1분 미만, 20CM 이하 컷팅 작업에는 이용할 수 있는 제품이다.)

혼다 제품들의 경우, 동일 라이센스인지 모를 동일 디자인와 스펙 제품들이 국내에서는 판매되지 않아 일본에서 구매해야 하는데, 통관 문제를 겪을 수 있고, 사용중 A/S를 포기하거나, RMA 진행을 해야 한다는 불편이 있다. 혼다의 USW-337 또는 이와 동일 디자인과 스펙을 갖고 있는 일본직구 제품의 경우 가격은 40~70만원에 형성돼 있다. 스펙은 20~40W 급이다.



가격으로 분류 했을때, 다음으로 접근할 수 있는 제품은 HONDA ZO-80 또는 이후 모델이다.
이제품도 혼다 제품으로, 60W, 40KHz 제품이다. 그리고 연속사용 10분으로 제한된다.

문제의 연속사용 제한 10분, 위에 이야기된 동일 가격대 제품들은 모두 연속사용 10분으로 제한된다. 열 때문인데, 홍보문구를 그대로 믿어서 10분 사용한다 하더라도 다시 사용할 수 있기 까지의 시간은 환경에 따라 다르다는 이야기다. 반대로 생각하면 열 차단 센서가 내장된 주방용 핸드믹서들, 특히 작은 디자인으로 겉보기에 치중된 제품들은 손으로 파지 된 상태에서 연속 30초~1분으로 실사용 가능하다는 것과 별다른 방열 방법이 없어 1분 미만 사용에 몇 분을 방열시켜야 하는 것으로 볼 때, 밀폐된 작은 디자인의 초음파 컷팅기들도 비슷할 거라 판단된다.








다음으로 선택할 수 있는 제품은 SONOTAC의 SONOFILE 제품이었다.
소노텍 제품은 500W 에서 100W 까지 다양한 제품들이 있는데, 대응 고객층이 개인은 아니다. 대다수 제품은 산업용으로 대응하고 있어서 적절한 모델로의 접근 시작 단위가 1,000만원 단위다.
장점은 제품 성능과 디자인이 우수하다는 것과 국내 정식 수입사가 있어 구매와 사용중 A/S에 큰 불편은 없을 거라는 점이다.
소노텍 제품은 아래 홍보 이미지를 다운 받아 올려 놓는다.


- 2020-09-02 소노텍 국내 수입사 요청으로 홍보 이미지들은 삭제 한다.


소노텍 정보는 www.sonotec.com/en/product/cutter/ 에서 확인 할 수 있다.




Ultrasonic Cutter|SONOTEC

Ultrasonic Cutter Ultrasonic Cutter SONOFILE The sharpness of an ultrasonic cutter differs according to various combinations of oscillator, transducer, and blade. Because of abundant experience, our company prepares combinations suitable for various materi

www.sonotec.com


국내 수입사는 yeslaser.com/%ec%b4%88%ec%9d%8c%ed%8c%8c%ec%bb%b7%ed%8c%85%ea%b8%b0/




레이저용접기 예스레이저

레이저용접기, 레이저클리닝, 레이저컷팅기, 레이저마킹기, 레이저조각/절단기

yeslaser.com

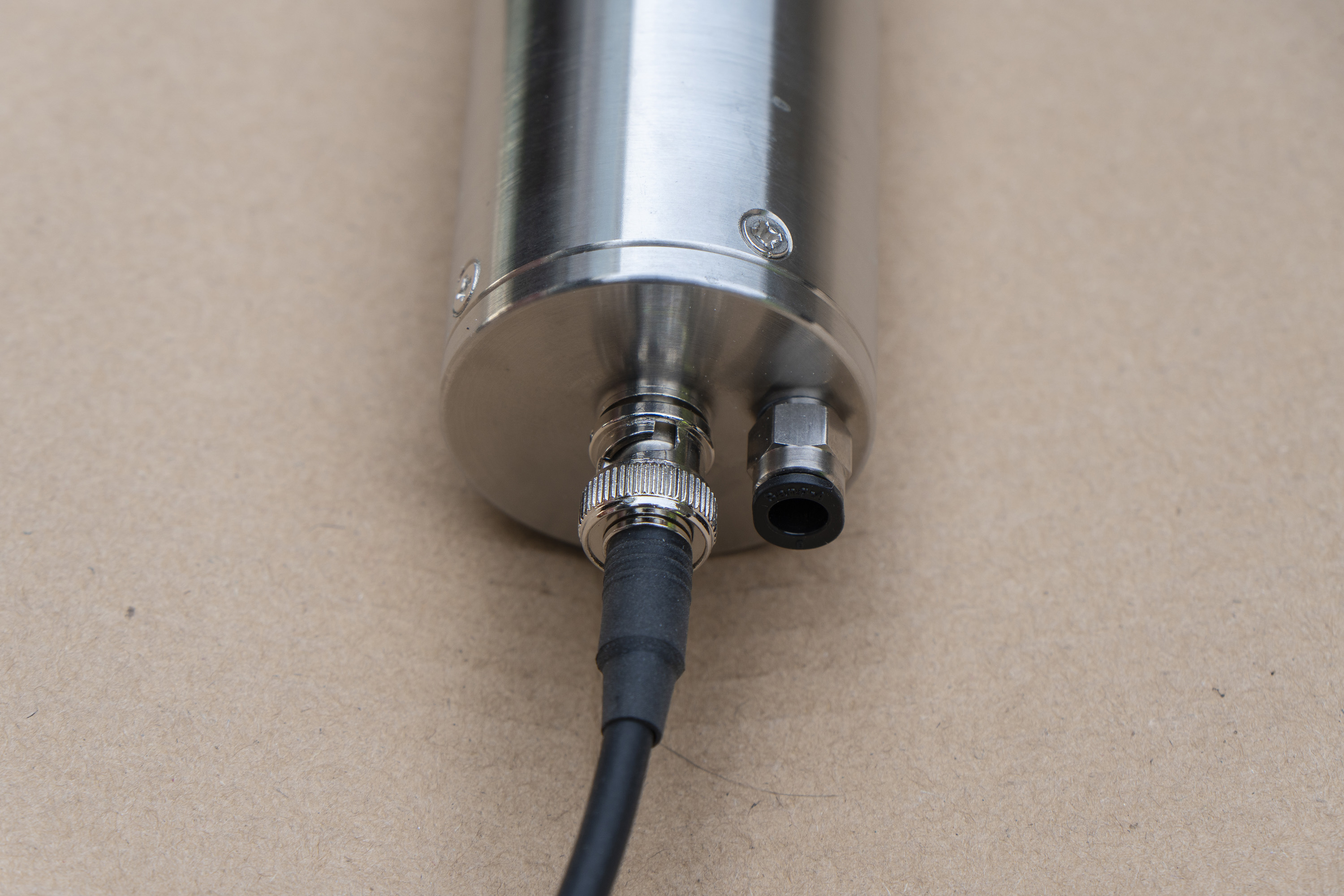

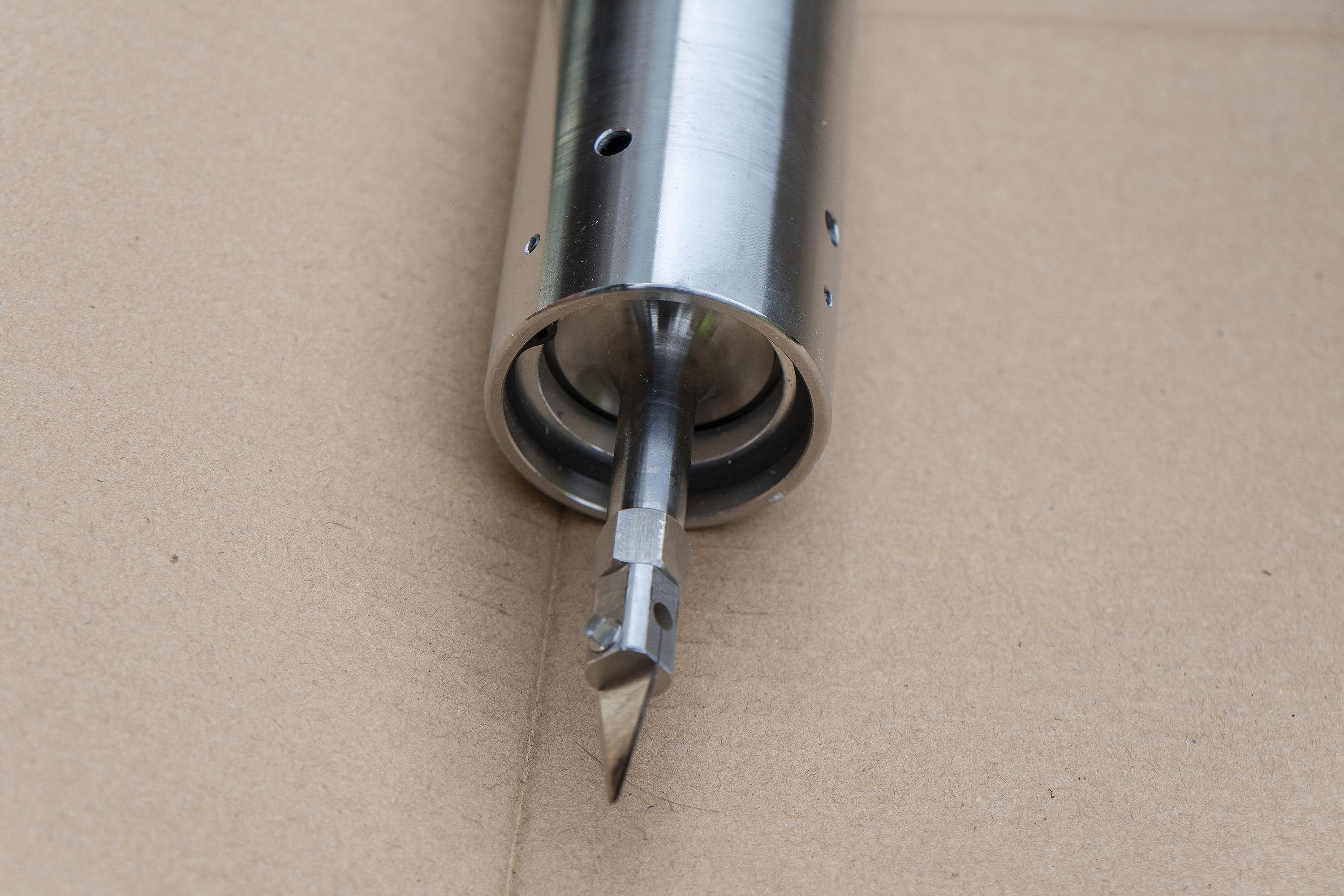

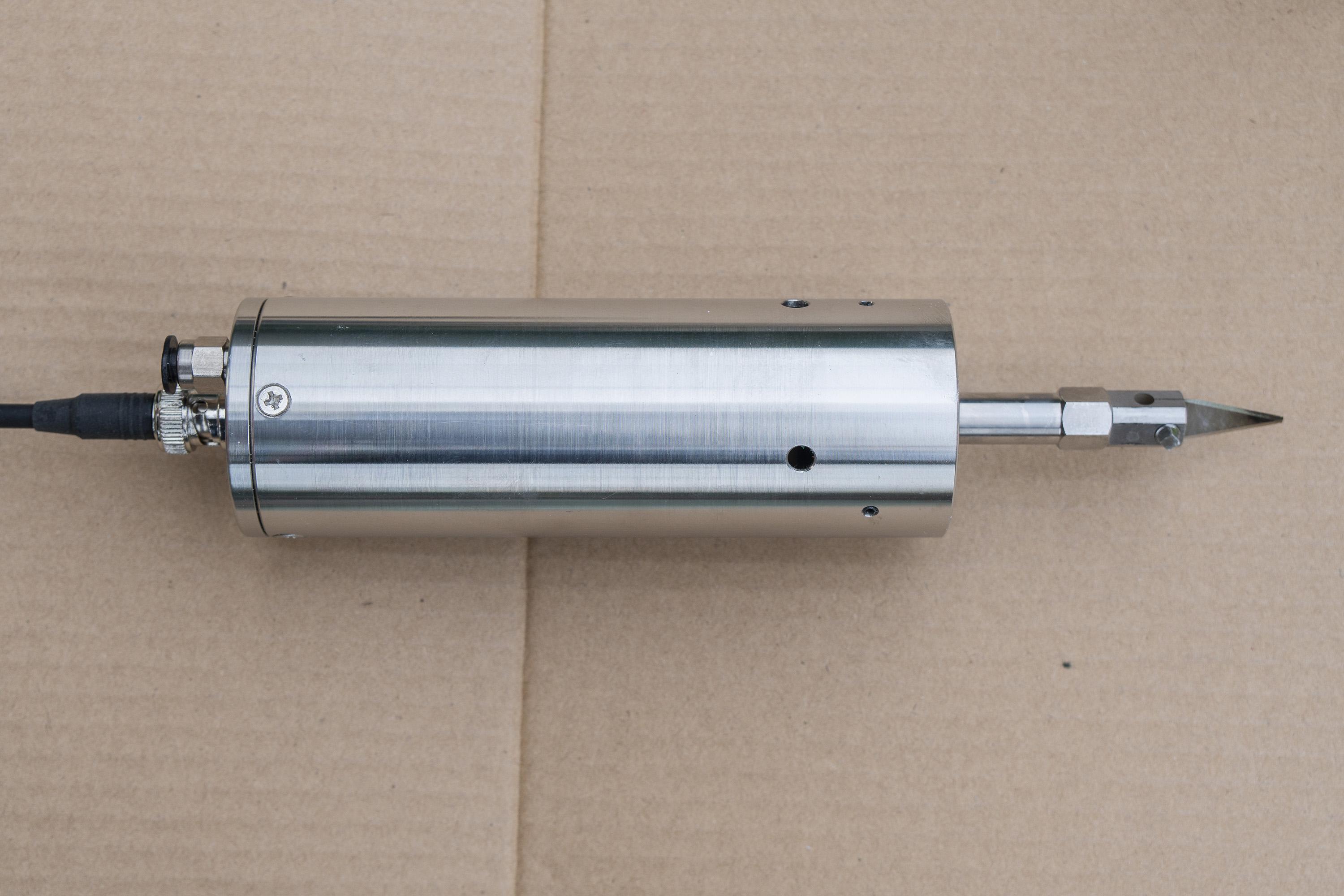

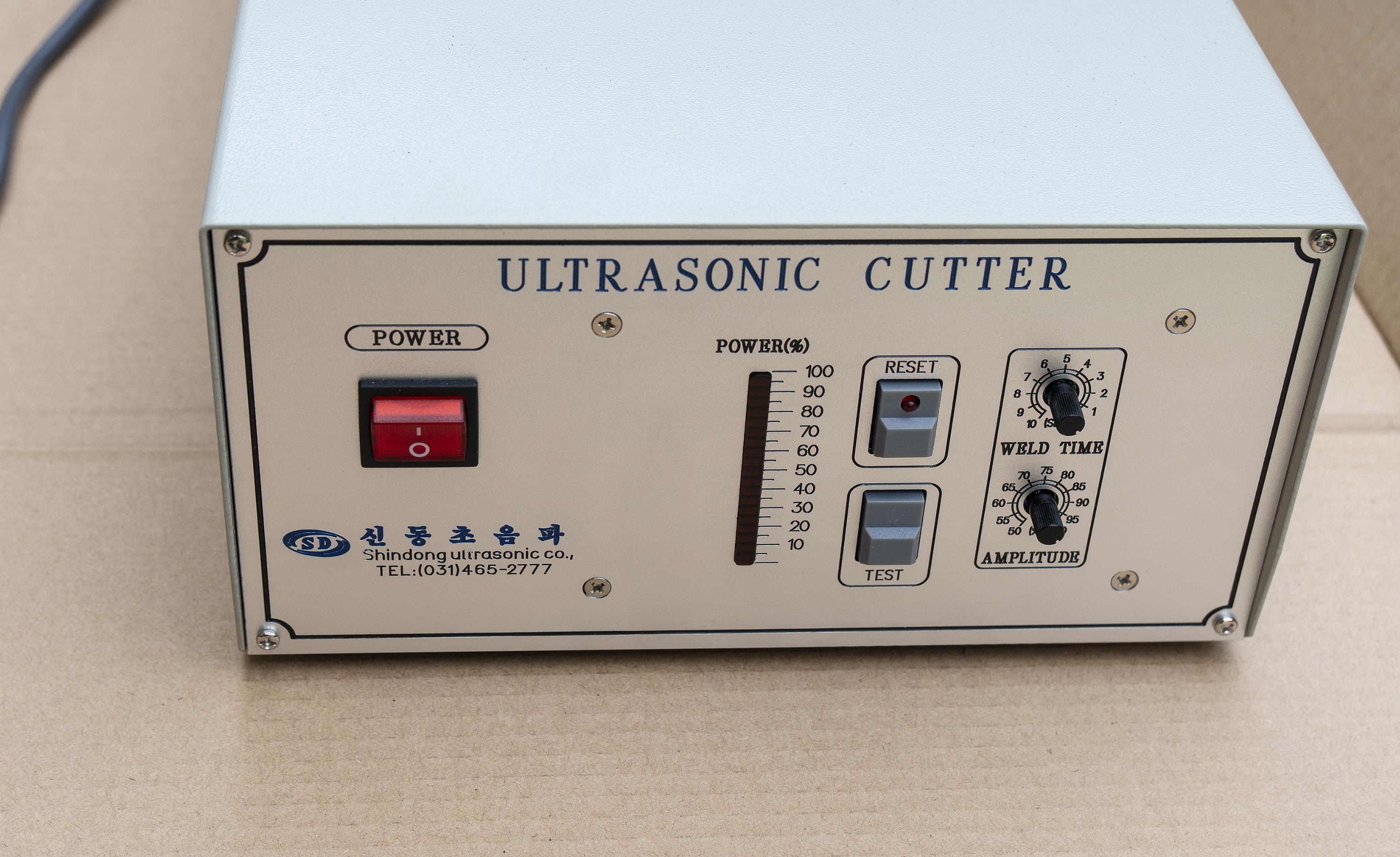

신동초음파 사용기는 아래 사진과 영상을 첨부 한다.





img (1).jpg

img (2).jpg

img (3).jpg

img (4).jpg








그리고, 마지막으로 소개하는 제품은 국내 회사인 신동초음파 제품이다.
제품명 sd-4028, 500W 급 제품으로 20~40KHz, 스펙을 갖고 있다.
결론적으로 내가 선택한 제품은 신동초음파 제품이다. 모델명이 명확치 않은데, 신동초음파에서 보내온 메뉴얼 문서에는 SD-C2000 으로 표기돼 있다. (sd-4028은 홈페이지에 표기된 모델명)
신동초음파 제품을 알게된 경로가 재미 있는데, 40만원짜리 중국OEM 제품을 예약 구매로 구매한 상태에서, 연속 작업 시간에 제한이 없고, 5mm 정도의 아크릴 또는 플라스틱 컷팅이 가능하며, 0.4mm 컷팅날, 컷팅시 녹는 현상이 적은 모델을 찾던 중 SONOFILE SF-653 과 SF-0102를 선택한 상태 였다. 문제는 비용 이었는데 (예상했던 비용이긴 했지만) 구입을 고려하던 중에 우연히 신동초음파라는 국내 제조 업체가 검색돼 신동초음파에도 견적을 넣었다. 신동초음파에서는 당일 바로 테스트 해볼 수 있는 시제품을 갖고 찾아왔다. 테스트 만족도는 나쁘지 않았고, 미팅 현장에서 바로 구입을 결정 했다.



2020-09-02
위 구입했던 제품의 일부 모듈이 특허 침해 의견이 전달 됐고, 제품 제조사에서도 해당 제품 정보가 사라진 것을 확인 했다.
이에 따라, 일전에 공개 했던 영상과 이미지는 삭제 한다.
또한, 특허 침해 사실이 인정된다면, 해당 컷팅기는 더이상 제조하지 못하게 된다.

신동초음파 컷팅기를 구매할 당시 구매 결정에 가장 큰 영향을 미친 부분이 실질적으로 손에 잡고 작업을 하는 진동자 부분 이었다. 여타 다른 제품들과 비교 했을때 1000만원 미만대 제품들 중에는 신동 초음파 진동자 디자인이 가장 좋았고, 차선책으로 선택할 수 있는 제품도 없었다.
당시 초음파 컷팅기를 알아보며, 신동 초음파 제품의 비교 대상은 소노텍 제품들 이었다.

- 2020-09-07
신동초음파의 반박 의견을 전해 왔다. 소노텍 수입사의 특허 침해 의견에 대한 전면적인 부인이었으며, 소송 의지가 명확한 내용 증명을 포함하고 있었다.
이 개인 블로그 글에 대해 양사에서 관심 가져주는 것은 고맙지만, 지난 소노텍 수입사에서의 의견을 반영했던 것에 대해 특허 침해 의견에 대한 신동 초음파의 인정으로 보일 수 있는 것을 수정할 필요가 있다 판단돼 이글에 비노출로  변경 했던 사진과 영상을 다시 공개로 수정한다.
특허 침해에 대한 이슈는 일본 기업인 소노텍 권리 대행사와 국내 기업인 신동 초음파 양사에서 해결할 문제다.

지난주 이 글에 대해 소노텍 권리 대행사에서는 이글에 사용된 수입사 카탈로그 삭제와 글에 기록된 신동초음파 제품 사진과 사용리뷰 영상 삭제를 요청했었다.
이에, 카탈로그는 저작권자의 요청이기에 삭제했다.
그러나, 신동초음파 제품 리뷰인 사진과 영상은 저작권과 무관하며, 특허권자에게 불의의 손해를 입혀 거래의 안전을 해했거나, 공정한 경쟁을 제한했다는 침해행위, 침해 대상물이 직접 침해와 밀접한 관련성이 있지 않으며, 수익을 위한 판매 행위와 무관한 3자 개인 사용자의 사용기이며, 직접 대상자 신동초음파의 특허 침해 없음 의견이 전달되었기에 신동초음파 리뷰를 다시 공개로 수정한다.

이글이 특정 회사의 영업 이익에 반하는 대단한 침해 사실이 입증된다면 글 내용은 수정될 수 있다.
그러나, 통상적으로 영업과 이익을 기반으로 하지 않는 개인 사용자의 제품 리뷰, 신동초음파 제품 리뷰에 대해 소노텍 수입사에서 관여할 권리는 없다.

제품 구매와 제품 수리 과정을 거치면서, 1회는 신동초음파 사무실로 직접 들고가 수리 했고, 2회차는 택배를 이용 했다.
직접 대면 수리에서의 수리 과정과 택배 수리 과정 모두 만족 스러울 정도로 빠르게 이뤄 졌다. 수리 내용 자체가 심각한 기계적 결합이 아닌, 초음파 컷팅기를 처음 사용하며 발생한 사용상 문제 였다.
사용자 입장에서는 경쟁 제품 제조사들 끼리 상품 질을 놓고 경쟁하는 것은 흥미롭고 바람직한 일이다. 그 경쟁의 결과가 시장에서는 가격과 품질로 반영되기 때문이다.
초음파 컷팅기는 아직 개인 사용자들을 타겟으로 한 시장은 아니다. 때문에, 개인 사용자들의 리뷰도 100만원 미만대, 특히 40~60만원대 판매되고 있는 울트라소닉 제품에 대한 리뷰는 많지만, 수백만원 이상하는 제품들에 대한 리뷰는 사실상 없다.
내가 초음파 컷팅기를 구매할 당시에도 제품 실사용 정보를 찾기 어렵다는 것이 제품 선택에 가장 어려운 점이었다.
원하는 작업 과정을 무리 없이 충족 시킬 수만 있으면 됐지만 다양한 리뷰가 없는한 직접 사용해 보지 않으면 구입을 결정하기 쉽지 않다. 대다수 제품이 만찮가지다.
때문에, 당시 소노텍 제품은 구입하거나 필요한 컷팅물들을 소노택으로 들고가거나 택배로 보낸 후 시연 요청해야만 했고, 신동초음파는 내 장소로 찾아와 직접 사용해 볼 수 있었기 때문에 신동초음파 제품을 결정 할 수 있게 된 것이다.
개인 사용자들에게는 부담되는 수백만원에 달하는 제품이지만, 필요한 작업을 충분히 소화해 낼 수 있었다는 만족으로 인해 1년 조금 넘게 사용하며 그 기회비용 가치는 충분히 충족 됐다.

개인적인 경험에서 신동 초음파 제품을 추천 한다. 제품 정보와 연락처는 아래 링크에서 확인할 수 있다.
국내 중소기업들이 웹사이트 운영에 있어서는 지속적이지 못한 경우가 많으니, 수년 후 아래 링크가 작동하지 않는다면 신동초음파 키워드로 검색해 보길 권한다.

www.shindongultrasonic.com/




초음파 컷팅기는 매우 다양한 작업에 응용할 수 있다.
요즘은 음식 관련해서 빵을 자르거나 무, 배주, 고구마 등을 자르는 반복적인 작업에 사용되기도 하는데, 종이류, 천류, 가죽류등의 컷팅 작업에도 요긴하게 사용할 수 있다. 특히 한번에 매끄러운 컷팅이 필요한 작업, 반복적이거나 대량 컷팅 작업에 유용하다.
이 포스팅은 초음파 컷팅기가 파인아트 작가들에게 있어서도 활용될 영역이 이미 있고, 도구로써 잠재적인 활용 가치가 있기 때문에 참고용으로 기록해 놓는다.

















신고공유스크랩
10
소담
가죽작업을 하고 있는데요. 초음파컷팅 검색하다가 이글을 봤어요. 원더커터를 찾아 보다가 열이 많이나고 계속 사용할 수 있는시간이 짧다는 리뷰들이 있어서 고민중에 이글 봤는데요
맨밑에 신동초음파 제품은 어떤지 궁금합니다.
20.01.15. 16:29
profile image
sotheb 글쓴이
소담
발열이 없지는 않습니다. 연속으로 수시간 사용하며 발생하는 발열이고, 작업에 영향을 미치지 않습니다. 이 글을 작성하며 본문에 이야기 했던 것과 같이, 원더커터와 비슷한 디자인을 갖고 있는 제품들이 많습니다. 일본산 제품들도 있는데, 거의 유사한 스펙과 크기에 비해 가격차가 심합니다.
해외 리뷰들을 보면, 내부 분해 사진들도 있는데, 저는 내부 분해 사진을 보고 150만원 미만대 제품들 중에는 신뢰할 만한 제품이 없다 판단 했습니다.
거의 단기간 사용하다 버려질 품질입니다.

장기간 사용할 생각이시라면, 신동초음파 제품 추천 합니다. 가죽 컷팅이라면 수월한 작업 가능 합니다. 저도 작업실에서 의자 가죽 교체하며, 소가죽을 초음파 컷팅기로 컷팅 했습니다.

제조사에도 직접 방문 했었습니다. 국내 업체라 a/s도 신속합니다.

가격이 부담 되실 수도 있습니다. 반 영구적인 사용이 가능하니, 수익성 고려해서 가능 하다면 신동초음파 정도 라인의 제품을 구매 하시는 것이 장기적으로는 이익 입니다.
쓰다 버릴 생각 아니라면 저는 원더커터와 비슷한 라인에 있는 제품들은 비추 합니다.
20.01.15. 23:02
